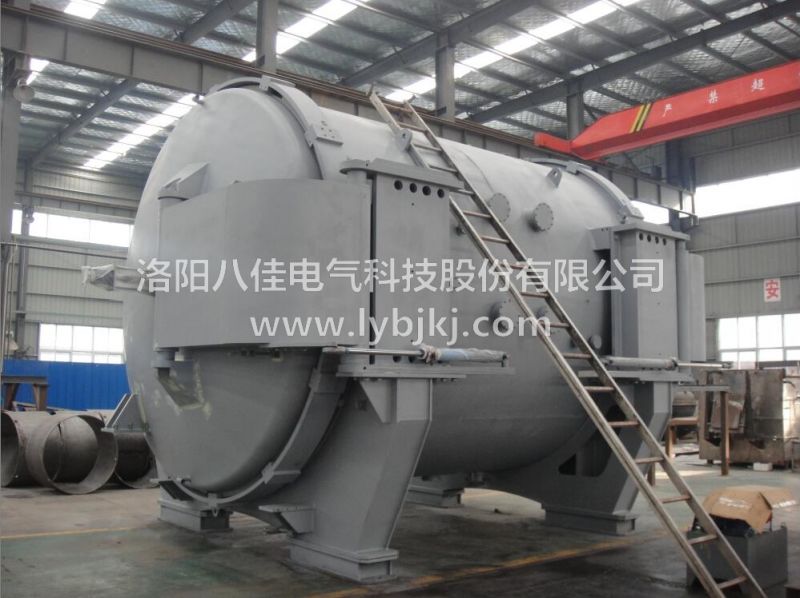

真空熔炼炉的构造 　　真空熔炼炉即在炉腔这一特定空间内利用真空系统（由真空泵、真空测量装置、真空阀门等元件经过精心组装而成）将炉腔内部分物质排出，使炉腔内压强小于一个标准大气压，炉腔内空间从而实现真空状态。 　　真空环境中进行加热的设备。在金属罩壳或石英玻璃罩密封的炉膛中用管道与高真空泵系统联接。真空熔炼炉炉膛真空度可达133×(10-2～10-4)Pa。炉内加热系统可直接用电阻炉丝(如钨丝)通电加热，也可用高频感应加热。高温度可达3000℃左右。主要用于陶瓷烧成、真空冶炼、电真空零件除气、退火、金属件的钎焊，以及陶瓷-金属封接等。 　　真空熔炼炉真空系统主要由真空泵、真空阀门和真空计等组成。一般由主机、炉膛、电热装置、密封炉壳、真空系统、供电系统、控温系统和炉外运输车等组成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封。为防止炉壳受热后变形和密封材料受热变质，炉壳一般用水冷或气冷降温。炉膛位于密封炉壳内。根据炉子用途,炉膛内部装有不同类型的加热元件，如电阻、感应线圈、电极和电子枪等。熔炼金属的熔炼炉炉膛内装有坩埚，有的还装有自动浇注装置和装卸料的机械手等。

　　真空速凝炉的密封性与气氛控制 　　真空速凝炉种类很多，可按炉体内的气氛分类（F—放热式，X—吸热式，YL—有机液体裂解，D—氮基，A—氨制备，M—木炭，N—氨气，Q表示气氛）它的特点是在某一既定温度下，向炉内同入一定成分的人工制备气氛，以达到某种热处理的目的，如气体渗碳，碳氮共渗及光亮淬火，退火，正火等。主要有以下特点： 　　密封性 　　为了控制真空速凝炉炉内的气氛，维持炉内的压力，炉内工作空间始终要与外界空气隔绝，尽量避免漏气和吸入空气，故要求炉壳，砌体，炉门及所有外界连接零件如风扇，热电偶，辐射管，推拉料机等采用密封装置； 　　气氛控制 　　为了维持真空速凝炉炉内的一定碳势，除了控制气氛成分的稳定性外，还要对炉内气氛进行自动控制。因此，需要设有各种控制仪表，以便对炉内气氛连续或定期测定并调整炉内的供气量。

　　真空烧结炉的结构特点及组成介绍 　　真空烧结炉的结构特点及组成相关知识大家知道吗？今天小编就和大家介绍下。 　　1、高速钢、工模具钢、合金结构钢、不锈钢及其他材料的真空回火，有色金属退火和时效处理。 　　2、单室、内热式，可做成卧式或立式结构。 　　3、实现高真空度，确保工件回火质量。 　　4、优化设计的炉胆结构，并配置对流加热装置，保证低温温度均匀性。 　　5、真空烧结炉具有加压气冷功能，可有效防止回火脆性产生。 　　6、触摸屏界面友好而实用，可显示和监控设备运行状态，可调用、编辑和存储工艺程序库，并具有工艺报表、实时曲线、历史曲线和故障报警报表的显示、查询和打印功能。 　　7、全自动控制，可实现“在线”生产管理。 　　8、具有安全互锁、故障诊断和异常报警功能。 　　9、可配置远程诊断系统，实现售后服务的“零”响应时间。 　　10、真空烧结炉主机为卧式、单室类型，由炉体、炉门、加热室、热风循环系统、风冷系统等组成。 　　11、炉体与炉门均为双壁水冷结构，内外壁均采用碳素钢制造。炉体与炉门之间为双向密封结构，用锁紧圈锁紧，保证了真空炉在负压和正压气冷时的密封。 　　12、加热室（炉胆）由隔热层、加热元件和料台等组成，隔热层为陶瓷纤维毡+不锈钢片组成的复合结构，固定在由2mm不锈钢板和角钢圈组成的加室框架上。 　　13、加热元件采用镍铬带，用陶瓷件绝缘；布置成圆筒型，加热均匀、热损失小；可单独拆卸，损坏时更换方便。 　　14、料台由石墨支柱、石墨炉床瓷隔条等组成。 　　15、热风循环系统：工件在加热时，充入高纯氮或高纯氩，启动炉体前部的风扇，循环气体在加热室内进行强制循环对流加热，提高了炉子的加热速度，增强了低温时的炉温均匀性。 　　16、风冷系统：工件在保温结束后需要快速冷却时，启动炉体后部的风扇，气体在加热室内外经过***热交换器冷却后，获得均匀的冷却效果，缩短回火冷却时间，提高生产效率。 　　17、真空系统包括真空机组和装设在真空管道上的气动挡板阀、连接件、电接点压力表和规管及其附属装置。 　　看完真空烧结炉的结构特点及组成您就应该有了基本的认识和了解相信大家都明白了吧！总的来说，希望对大家有所帮助。

　　真空烧结炉的特性及优点 　　真空烧结炉炉膛内的压力能抽成低于大气压力的工业炉。用电加热，被加热的工件表面不氧化,不脱碳,变形小，机械性能好。 　　用真空烧结炉熔炼金属有利于除去杂质，成品针孔少，偏析小、质量好。同时，真空炉适用于高质量、高纯度、难熔金属的熔炼和加热，例如用于钨、钼、钽、铌、钛、耐热合金钢的冶炼和磁性材料，电工材料、高强钢、不锈钢、工具钢、模具钢等的热处理。 　　真空烧结炉的自动控制设计合理、自动化程度高、可靠性好，可有效地保证生产的***、安全进行，充分发挥了PLC的高可靠性、抗干扰性、调试方便的特点，实现了钎焊工艺过程的自动化，从而减轻操作人员的劳动强度。同时解决了单室炉工期长、资源严重的浪费的问题，实现了节省工期、节约电能，具有很高的经济效益和社会效益. 　　又因为，真空烧结炉是干热敏感、易氧化或容易分解材料为设计的。您可以将内部部分填充惰性气体，对于某些对象与复杂组件快干尤其方便。 　　在操作使用真空烧结炉中，微电脑温度控制器可以控制精确温度。在观察室的钢防弹双玻璃门使室内物体一目了然。案件的打开或关闭，可调整弹性。硅胶橡胶门密封的整体形状可确保高真空室。分庭使用不锈钢(或拉丝板)，确保产品的耐久性。存储、加热、测试及干燥充满氧气或惰性气体的环境下进行的因此他们不会被氧化。较短的加热时间，相比传统真空干燥箱，加热时间已经减少50%或更多。

　　真空甩带炉的优势特点介绍 　　真空热处置技能即真空技能与热处置技能两个***相连系的综合技能，是热处置工艺的悉数和局部在真空形态下进行的。我国将真空划分为低、中、高和超高真空四个类型。当前大大都真空热处置真空甩带炉的任务真空度1.33~1.33×10-3Pa。 　　真空热处置简直可完成悉数热处置工艺，如淬火、退火、回火、渗碳、氮化，在淬火工艺中可完成气淬、油淬、硝盐淬火、水淬等，还可以进行真空钎焊、烧结、外表处置等。真空甩带炉热效率高，可完成疾速升平和降温，可完成无氧化、无脱碳、无渗碳，可去失落工件外表的磷屑，并有脱脂除气等效果，然后到达外表亮光净化的结果。普通来说，被处置的工件在真空感应电炉内加热迟缓，内热温差较小，热应力小，因此变形小。产物合格率高。 　　真空甩带炉可降低本钱，有除气效果，然后进步了任务的机械功能和运用寿命。任务情况好，操作平安，没有污染和公害。被处置的工件没有氢脆风险，对钛材和难熔金属壳避免外表氢脆，真空热处置工艺的不变性和反复性好。这一系列的长处，开拓真空热处置设备和工艺被越来越注重和使用越来越广。

　　真空烧结炉具备多功能性吗 　　真空烧结炉主要用于各种金属材料在真空或气氛保护条件下的感应熔炼及快冷甩带成型;适合各种材料的非晶、微晶薄带或薄片的制备。 　　实验型采用冷滚旋淬法制备薄片或薄带非晶材料。采用喷铸法制备块状或棒状合金试样，可用于制备大块非晶材料。真空烧结炉主要由真空腔体、熔炼装置、喷铸装置、甩带装置、抽真空系统、炉体支架、电气控制系统、水冷却系统等组成。 　　真空烧结炉采用卧式炉体，侧部开门结构，进出料方便，炉体结构紧凑，占地空间较小，采用高频电源加热，主要供大专院校及科研单位等在真空或保护气氛条件下对金属材料(如不锈钢、镍基合金、铜、合金钢、镍钴合金、稀土钕铁錋等)的熔炼浇铸处理，也可进行合金钢的真空精炼处理及精密铸造。还可进行非晶甩带，喷铸和压铸处理，一台设备多种功能。 　　此外，真空烧结炉是在抽完真空并充氢气的保护状态下，利用中频感应的加热原理，使处于线圈内的钨坩埚产生了高温，再通过热辐射传导到工作上，适用于科研、及军工单位对难熔合金如钨、钼以及其它合金的粉末成型烧结。在真空保护的条件下，利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业行业而生产设计的。

　　真空熔炼炉安装使用及维护介绍 　　真空熔炼炉的场所应符合真空卫生的要求，周围的空气应清洁和干燥，并有良好的通风条件，工作场地不易扬起灰尘等。 　　1、检查控制柜中所有部件及配件是否完备、完好。 　　2、真空熔炼炉控制柜安装在相应的地基上，并固定。 　　3、安照接线图，并参考电气原理图，接通外接主回路及控制回路，并可靠接地，保证接线无误。 　　4、检查电器可动部分应活动自如，无卡死现象。 　　5、绝缘电阻应不低于2兆欧姆。 　　6、真空熔炼炉各阀门必须在关闭位置。 　　7、控制电源开关放在关位。 　　8、手动调压旋钮逆时针旋动头。 　　9、报警钮放在开位。 　　10、按平面图完成设备的循环冷却水联接，建议用户在真空熔炼炉总进出水管处再接入一备用水（可用自来水），防止循环水有故障或断电导致密封圈烧坏。

　　真空速凝炉的安全性怎么样 　　真空速凝炉是利用真空感应熔炼的方法，把坩埚封闭在真空室中，利用电磁感应产生的涡流热做热源，在真空或惰性气体状态下把合金(或者是导电材料)原料进行脱气、调质、合成、融化并通过坩埚倾炉系统浇铸，经过中间包在水冷辊上急速凝固后，再在水冷盘上进行慢速降温，把合金变成30°C左右,且大小薄厚均匀的合金薄片的一种电热设备。本设备采用多重安全保障、全自动化控制、实时监控，全中文操作系统、全触摸屏工作环境，操作简洁可靠。 　　真空速凝炉广泛应用于加工热处理等作业上，如各类陶瓷烧结、玻璃琉璃、工艺烧结、烤漆、喷粉、五金塑胶、丝印、电镀、珠宝等烘烤脱水以及电容、电源、线路板、中、低温老化测试等等。高温有各类适合五金热处理、回火、定型等产品。 　　八佳生产的真空速凝炉技术性能更放心、效率更高的新一代钕铁硼磁材熔炼设备。它采用地坑收料罐式结构，将水冷辊甩出的钕铁硼合金薄片直接甩入收料罐，移除收料罐于其他位置进行冷却，并迅速更换下一个收料罐继续下一炉工作。 　　我们之所以采用这种技术，是这样基本减去了在线冷却时间，极大的提高了工作效率。消除了真空速凝炉熔炼过程中的灰尘及杂质，提高了产品收率。可以和氢碎生产线实现无氧对接。

　　真空甩带炉的组成介绍 　　真空甩带炉是用石墨作发热元件的立式真空炉，供金属化合物、陶瓷、无机化合物、纳米材料等在真空或保护气氛中烧结制品。 　　1、真空甩带炉炉体为立式炉壳，其内层为1Cr18Ni9做成的圆筒，外壳为碳钢经防锈处理。两层之间形成夹套可以通水冷却，将传到炉壳内壁上的热量带走。内外筒与上下法兰焊成一个整体，中间开有抽气孔、红外测温孔、热电偶孔及观察孔等，热电偶具有自动退出功能。 　　2、炉体上部是炉盖，它是有内外封头和法兰焊成，中间可通水冷却炉盖，装有锁紧装置，松开锁紧，炉盖自动向后打开，手动推到较大后即可装卸工件，炉盖上观察窗，可直接观察到物料烧结的变化。 　　3、真空甩带炉炉底部分也是有内外封头和法兰组成，中间通水冷却，固定在炉体下部，有电极引入，电极通水冷却。 　　4、炉内隔热屏由碳毡、石墨筒及1Cr18Ni9板组成，***内层为石墨，底部隔热屏由石墨组成。 　　5、真空甩带炉真空阀门为气动挡板阀及气动蝶阀，可通过PLC控制实现高、低真空自动切换。真空测量粗真空由园形弹簧真空计测量，低真空由热偶真空计，高真空由电离真空计测量。有关真空计的使用请参照真空计使用说明书，注意使用一段时间后，热偶规管会老化，其工作电流需重新标定，标定方法主要为高真空校低真空法。

　　真空烧结炉常见故障及解决方法 　　真空烧结炉采用中频感应加热原理，在真空和加氢保护的条件下，使线圈中的钨坩埚产生高温，通过热辐射传递到工件中，适合科学研究单位以耐火合金。钨，钼及其合金的粉末成形和烧结。安装本设备的地方应符合真空卫生的要求。周围空气应清洁干燥，通风条件良好。 　　真空烧结炉主要组成为：电炉本体、真空系统、水冷系统、气动系统、液压系统、进出料机构、底座、工作台、感应加热装置(钨加热体及保温材料)、进电装置、中频电源及电气控制系统等，其加热方式比较多，如电阻加热、感应加热、微波加热等。 　　今天小编要与大家分享的是真空烧结炉的常见故障及解决方法： 　　1、现象一：打开都有开关后，指示灯不亮。 　　原因：可能是保险丝烧断。 　　解决方法：更换保险丝即可。 　　2、现象二：设备在升温时，温度显示不增加反而是降低。 　　原因：热电偶正负极接反了。 　　解决方法：把热电偶正负极接线调换一下即可。 　　3、现象三：电流表没有电流，电压表却有电压。 　　原因：加热元件断裂。 　　解决方法：打开真空烧结炉炉门，观察看哪根加热元件断裂了就更换哪根，不用全部更换。 　　4、现象四：电压电源都正常，但是电炉不工作。 　　原因：电炉参数出现错误。 　　解决方法：通知生产厂家，可通过视频通话让厂家告诉您如何重新设定参数。 　　希望真空烧结炉厂家上述内容能够帮助大家更好的了解本设备，同时也欢迎大家持续关注本站，小编会定期为大家带来更多的相关产品知识介绍。

　　真空速凝炉所具备的优点 　　真空速凝炉是指在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。可分为工频、中频、高频等类型，可以归属于真空烧结炉的子类。 　　来了解下真空速凝炉所具备的优点： 　　1、真空有利于吸附气体的去除，对烧结后期的收缩有明显的促进作用。 　　2、真空有利于去除硅、铝、镁、钙及其氧化物等杂质，起到净化材料的作用。 　　3、真空可以提高液相烧结的润湿性，有利于真空速凝炉烧结过程中的收缩，改善合金的组织。 　　4、真空是一种理想的惰性气体。当其它一次或惰性气体不合适，或材料容易脱碳和渗碳时，可采用真空烧结炉。 　　5、减少大气中有害成分(水、氧、氮等)对产品的污染。例如，将电解氢中的含水量降低到-40℃是困难的，而在真空烧结中，只要在几百帕的范围内，真空含量就相当于-40℃的***。 　　粘结金属在真空液相烧结过程中的挥发损失是一个重要问题。这不仅改变和影响了合金的***终成分和结构，而且阻碍了烧结过程本身。粘结金属的挥发损失主要发生在烧结后期(即保温阶段)。真空速凝炉保温时间越长，粘结金属的挥发损失越大。因此，化学杂质、水和其他材料与材料中的碳发生反应，导致一氧化碳与炉内排放。此时，炉压明显升高，合金中总碳含量降低。显然，碳含量的变化取决于原料粉末中的氧含量和烧结过程中的真空度。二者越高，产生一氧化碳的反应越容易，脱碳越严重。

　　立式真空速凝炉由哪些部分组成 　　立式真空速凝炉包括炉体、炉盖、保温桶、反射桶、发热体、上压头、下压头、上油缸、下油缸和抽真空部分。 　　其次，真空速凝炉带上、下油缸的支撑机构为由热轧槽钢制造的双立柱式结构，上油缸和下油缸分别装设在支撑体上端和底座中部。上油缸通与荷重传感器连接，荷重传感器下端与水冷压头连接，水冷压头下端与上石墨压头连接。下油缸与下水冷压头连接，下水冷压头与下石墨压头连接。 　　通过焊接固定在支撑架的横梁上中部。立式真空速凝炉在加热室底面上设有模具支撑体，成型模具设置在模具支撑体上。圆筒形加热室设置在炉体内，由托盘结构进行定位，在立式真空热压烧结炉炉体和加热室的上、下端面上对称地开设有压头通孔，上、下顶杆分别穿过加热室上的压头通孔。三组引电电极分别装有绝缘套和热辐射挡环，挡板位于加热室内。三个引电电极分别通过水冷电极与石墨电极加热体连接。立式真空热压烧结炉采用炉体和炉盖分离设计，二者用六个铰链螺栓通过炉耳和密封圈密封结合。
