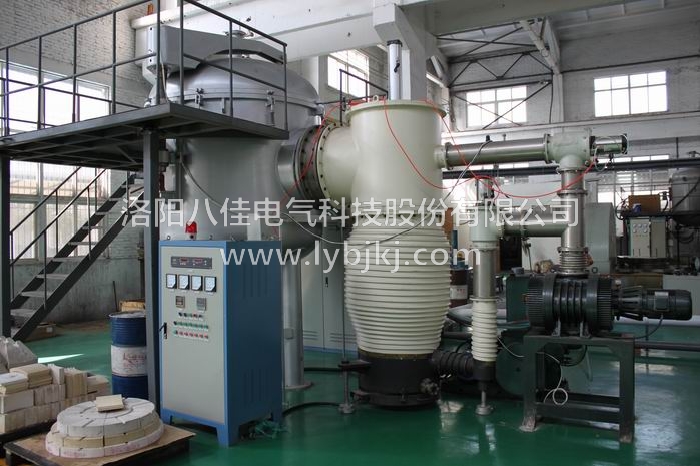

真空甩带炉的机械系统组成有哪些 　　真空甩带炉为周期作业式，广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。 　　下面一起看看真空甩带炉的机械系统组成吧。 　　1、真空系统：由油扩散泵、直连泵、充气阀、放气阀、真空蝶阀、真空压力表（±Pa）波纹管、真空管路和支架等组成。 　　2、电动伺服加压系统：真空甩带炉采用伺服电机拖动的方式，带锁紧抱闸，压力控制有PLC自动跟踪控制，保证压力不波动，同时还具有精确位置控制功能，位移精度可达0.001mm以上。位移测量有旋转编码器来完成，位移准确精度高，触摸屏里可以设置压力工艺可设定自动调节压力，并能实现稳压、保压。 　　3、水冷系统：由各种冷水机加水阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。 　　4、温控系统：真空甩带炉采用可控硅控温，配置有PID功能仪表，数显表，具有超温声光报警功能，控制系统采用PLC触摸屏自动控制，并保留历史数据，便于分析烧结过程。 　　5、充气系统：由各种管道及阀门组成，并配有电磁放气阀、压力传感器，当真空jinnianhui金年会内压力高于安全值时会自动放气，充气管路上装有针阀，可控制充气量。

　　真空甩带炉的特点有哪些呢 　　真空甩带炉的特点有哪些呢？八佳小编今天为大家总结出了一些，希望能帮助到大家。 　　(1)严格的真空密封：众历周知，金属零件进行真空热处理均在密闭的真空炉内进行，因此，获得和维持炉子原定的漏气率，保证真空炉的工作真空度，对确保零件真空热处理的质量有着非常重要的意义。所以真空甩带炉的一个关键问题，就是要有可靠的真空密封结构。为了保证真空炉的真空性能，在炉子结构设计中必须道循一个基本原则，就是炉体要采用气密焊接，同时在炉体上尽量少开或者不开孔，少采用或者避免采用动密封结构，以尽量减少真空泄漏的机会。安装在真空炉体上的部件、附件等如水冷电极、热电偶导出装置也都必须设计密封结构。 　　(2)大部分加热与隔热材料只能在真空状态下使用：真空甩带炉的加热与隔热衬料是在真空与高温下工作的，因而对这些材料提出了耐高温，蒸汽压低，辐射效果好，导热系数小等要求。对抗氧化性能要求不高。所以，炉子广泛采用了钽、钨、钼和石墨等作加热与隔热构料。这些材料在大气状态下极易氧化，因此，常规热处理炉不能采用这些加热与隔热材料。 　　(3)水冷装置，真空甩带炉的炉壳、炉盖、电热元件导别处置(水冷电极)、中间真空隔热门等部件，均在真空、受热状态下工作。在这种极为不利的条件下工作，必须保证各部件的结构不变形、不损坏，真空密封圈不过热、不烧毁。因此，各部件应该根据不同的情况设置水冷装置，以保证炉子能够正常运行并有足够的使用寿命。 　　(4)采用低电压大电流：在真空容器内，当真空空度为几托一lxlo-1托的范围内时，真空容器内的通电导体在较高的电压下，会产生辉光放电现象。在真空甩带炉内，严重的会产生弧光放电，烧毁电热元件、隔热层等，造成重大事故和损失。因此，炉子的电热元件的工作电压，一般都不超过80一100伏。同时在电热元件结构设计时要采取有效措施，如尽量避免有***的部件，电极间的间距不能太小窄，以防止辉光放电或者弧光放电的发生。 　　(5)自动化程度高：真空jinnianhui金年会的自动化程度之所以较高，是因为金属工件的加热、冷却等操作，需要十几个甚至几十个动作来完成。这些动作内在真空甩带炉内进行，操作人员无法接近。同时，有些动作如加热保温结束后，金属工件进行淬火工序须六、六个动作并且要在15秒钟以内完成。在这样迅速的条件来完成许多动作，是很容易造成操作人员的紧张而构成误操作。因此，只有较高的目动化才能准确、及时按程序协调动。
