真空烧结炉容易漏气的点及检测方法　　真空烧结炉炉内的气氛会直接影响产品的表面处理效果，炉内的气氛由真空炉的气密性决定，如果要保证工件质量，先要保持真空炉的气密性良好，但真空烧结炉的气密性检查难点在于炉体面积大、管道复杂，并且容易泄漏的部位比较多，因此对真空烧结炉的气密性检查要形成制度化。下面jinnian金年会就介绍真空烧结炉容易漏气的点及检测方法：　　一、真空烧结炉气密性检查的重要部位：　　1、检修时替换设备的部位。检修时动过的炉体和管道部分，都要作为检查的关键部位。　　2、开启过的顶盖、底盖、穿带孔、检修门。　　3、进口密封辊缝。　　4、炉壳和循环管道上的膨胀节，炉辊法兰、换热器法兰、各外表法兰和焊口等。　　5、水冷高温计、摄像头、水冷换热器等。　　6、分析仪取样管接头等。　　二、正压部分的检查　　正常生产过程中，退火炉要保持在150-300Pa的微正压。　　1、泄露的判别。查询在线氧气ppm分析仪测量数据，当某段残氧量忽然显着升高时，就可能是炉壳或循环管道发生泄露。　　2、泄露的点检查方法和东西。东西室氢气探测仪。方法是确保炉内氢气在3%以上，用便携式氢气探测仪检查通过承认漏气炉段的气密性，重要部位是顶检修焊缝等。当检查到漏点部位时，氢气探测仪会发生报警。　　三、负压部分的检查　　循环风机的吸入端为负压，假定负压部位发生泄露，空气就会被吸入炉内。　　1、泄露的判别。通过查询在线分析仪测量数据改动，就能够判别这台风机是否有泄露。　　2、泄露的点检查方法和东西。负压泄露的点的检查能够通过上述方法，将负压变成正压，然后运用氢气探测器检查，也能够运用专门用于负压检漏设备——氦气检漏仪进行检查。　　四、泄露的点要如何处理　　退火炉总是处于作业情况，关于一些漏点能够采用打高温密封胶等方法做暂时处理，要等有停炉的时机再做完全处理。　　对开裂部位进行补焊;现已老化或损坏的密封垫、圈要替换；替换出现缝隙的部件例如膨胀节等；对松动的螺栓进行紧固；涂改高温密封胶。

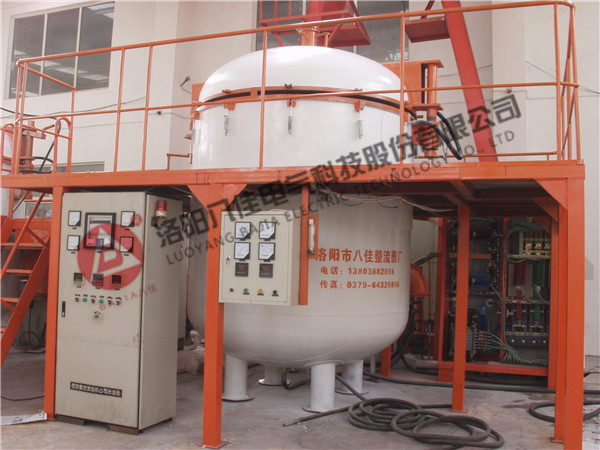

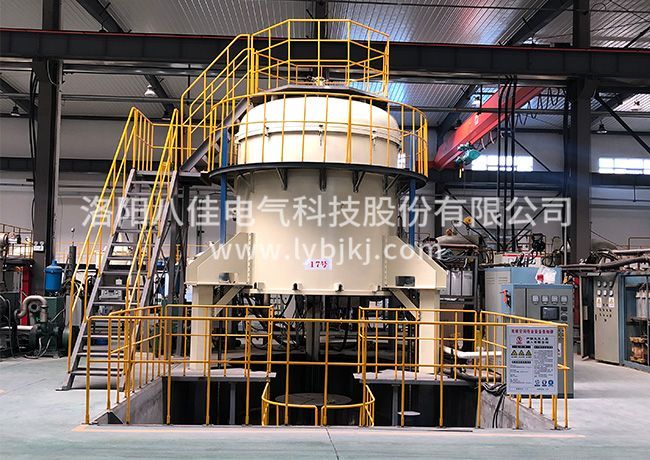

　真空烧结炉是指在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。是利用感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型，可以归属于真空烧结炉的子类。         　　真空烧结炉是利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业生产而设计的。炉子的具体结构和性能介绍如下： 　　1、该烧结炉需要烧结的内胆采用湿法涂釉，一涂一烧工艺，烧结温度为840～880℃，干燥温度100～150℃，烧结时间约8～10min。烧结炉(含干燥炉)装机功率850KW(±5%);炉窑机械、风机能耗25KW左右;烘干线备用加热器功率60KW。 　　2、真空烧结炉的炉体采用型钢结构。主要隔热材料采用1050级硅酸铝纤维，高温区厚度≥340mm;中温区厚度≥200mm;低温区采用100K矿棉毡隔热。并特别设计空气保温层和铝箔隔热反射层。炉体外表安装0.75mm彩色波纹钢板，美观耐用。 　　3、装置8台内循环式不锈钢风幕机(一米外测量风幕机噪音≤85分贝)，阻断热流外溢，均匀炉温。 　　4、采用刚玉莫来石管的美式加热器。发热体为0Cr25Al5。耐高温、绝缘性好、寿命长、维修成本低。该加热器在炉内排布均匀，测温点多(设20个点)，使炉内温度均匀，炉内主要处温差达±5℃。 　　5、产品在真空烧结炉的加热区加热时间保证在8～10分钟。使瓷釉充分熔平，提高质量。炉窑升温时间在90分钟左右。产品出炉采用吹风冷却，改善操作条件。 文章整理自：真空烧结炉官网(http://www.ngmjwj.com/)，转载请注明出处
